三颗双 N 沟道 Micro8 / MSOP-8 对管——IRF7501、IRF7503、IRF7530，英飞凌全部停产——一颗 30V、10V 驱动下 20mΩ、4.5V 下 25mΩ、栅极耐压 ±20V 的器件（VBA6317）能在同一套焊盘上替完三颗。

这份清单真正要看的地方不在导通电阻，而在于：三颗原件里有两颗都写着 135mΩ，但其中一颗的 135mΩ 是在 4.5V 栅压下测的，另一颗是在 10V 下测的。同一个数字、同一个封装、同一个 2.4A 标称，测试条件差了 5.5V。在 4.5V 驱动的板子上，那颗写着 135mΩ 的器件真实值是 222mΩ，替换带来的收益比按标称算出来的数大 71%。

本文适用于单通道 5A 以内、母线 24V 以下的同步整流、负载开关、电池背靠背对管和小功率低边电机开关。超过 5A、母线高于 30V、或者栅极由 2.7V 逻辑脚直接驱动，这颗替换件就不是正确答案。

速览

• 三颗原件全部停产。IRF7501、IRF7503 在英飞凌已标为停产/不再供货，IRF7530 已终止生命周期。这一组里没有仍在产的强竞品，所以问题不是"要不要换"，而是"拿哪一档参数去比"。
• 两个 135mΩ 不是同一种测法。IRF7501 的 135mΩ 是 4.5V 栅压下的数；IRF7503 的 135mΩ 是 10V 下的数，它在 4.5V 下是 222mΩ。并列写在纸上长得一模一样，放到 4.5V 驱动的板子上差 64%。
• 同一个系列里栅极耐压是分裂的：两颗 20V 器件（IRF7501、IRF7530）是 ±12V，30V 那颗（IRF7503）是 ±20V。替换件的 ±20V 把三颗全覆盖了，但这不等于可以把驱动电压往上提。

两个 135mΩ，差 5.5V

如果只读 IRF7501 和 IRF7503 的参数表、不看测试条件，这两颗看起来就是同一颗器件换了个耐压等级：都是 Micro8 双 N 沟道，都标 2.4A（25℃ 环境），耗散都是 1.25W，热阻都是 100 K/W，都写着 135mΩ。

底下那行条件不一样。IRF7501 的 135mΩ 标明是 VGS = 4.5V、ID = 1.7A；IRF7503 的 135mΩ 是 VGS = 10V、ID = 1.7A，然后另起一行：VGS = 4.5V 时 222mΩ，而这一行的测试电流被砍到 0.85A。

测试电流被砍半这件事本身就是答案。原厂在 4.5V 那一行不敢用同样的 1.7A，因为在这颗 die 上电流提到 1.7A、导通电阻会失控。

所以同一个栅压下的诚实对比不是 135 对 135：

这张表给出两个结论。

第一，IRF7503 和 IRF7501 在 4.5V 板子上不能互换，尽管两颗都写着 135mΩ——在那里 IRF7503 是一颗 222mΩ 的器件，比纸面上跟它长得一样的 IRF7501 差 64%。

第二，替换件在低栅压下的劣化幅度小得多，25% 对 64%。原因是工艺：VBA6317 是沟槽（Trench）die，4.5V 下沟道已经开得差不多了；IRF7503 是平面工艺，要靠 10V 才把沟道完全打开。

落到动作上只有一句：拿这三颗跟替换件比之前，先在板子上量一下栅极驱动的实际幅度。4.5V 驱动的板子，适用的那一行是 4.5V 那一行，不是标题行；而对 IRF7503 来说，这两行差 87mΩ。

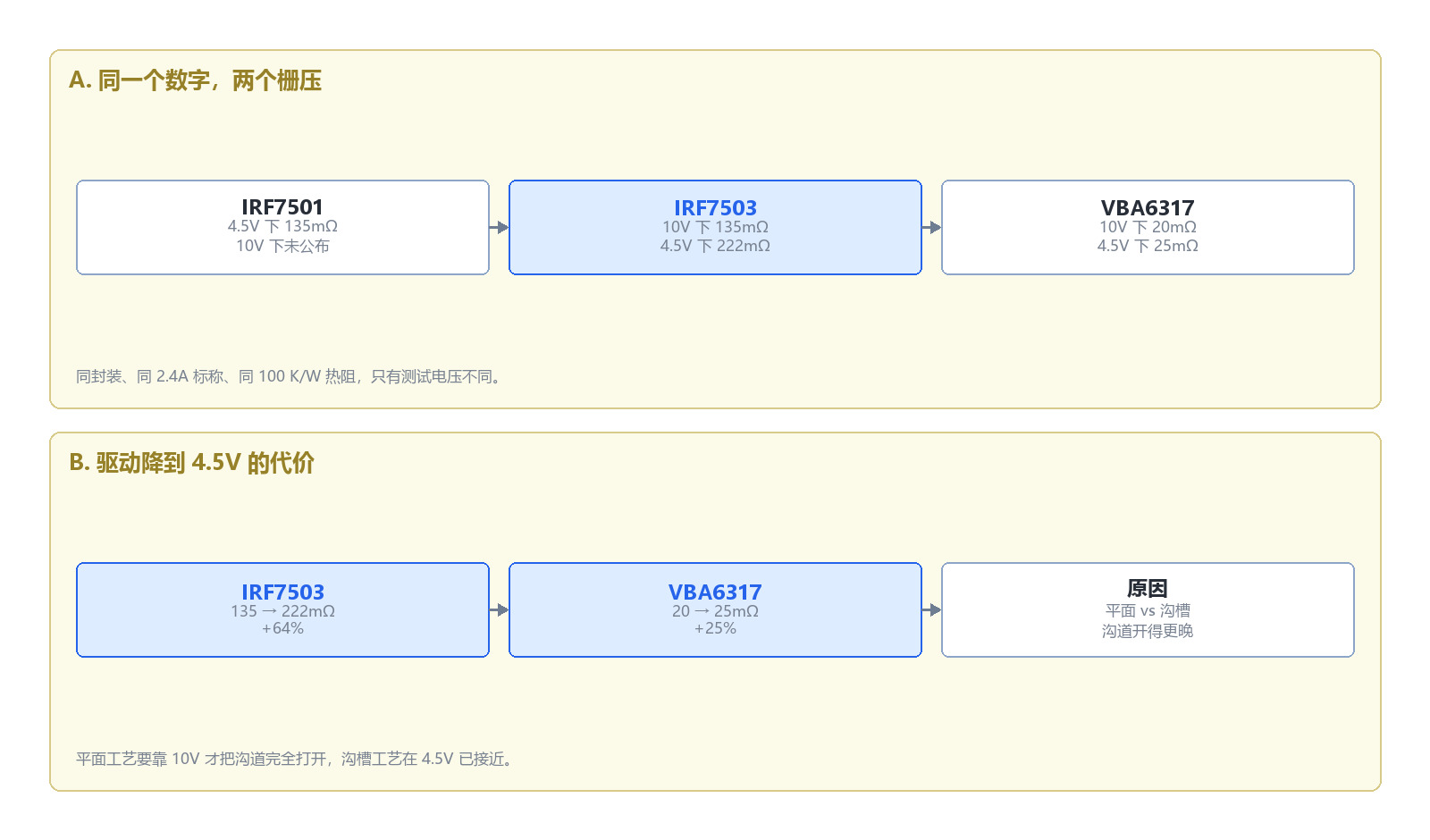

图1：同一个 135mΩ 在两个栅压下的实际值。驱动从 10V 降到 4.5V，IRF7503 掉 64% 的导电能力，替换件只掉 25%。

4.5V 的板子实际拿到多少，替换真正省多少

取最典型的工况：4.5V 驱动、单通道 2A，也就是同步整流或负载开关会遇到的负载。按数据表标题行算，从 IRF7503 换到替换件是把 135mΩ 降到 20mΩ；按板子上的真实情况算，是把 222mΩ 降到 25mΩ。

两种算法的差值足够改变这笔账的性质：

真实节省比按标题行算出来的大 71%，因为被替换的那颗器件在那个电路里本来就没跑到 135mΩ。

这跟常见的替换风险正好相反。通常的情况是标题值美化新器件、板子上让人失望；这里是标题值美化了旧器件、把收益算小了。

同一笔算术里还有一层。2A、4.5V 驱动下 IRF7503 耗散 0.888W，对 1.25W 的额定值来说是 71%——导通损耗一项就吃掉七成预算，还没算开关损耗、也还没做温度降额。一颗在 2A 上就占满 71% 热预算的器件，在任何有意义的口径上都不是 2.4A 器件；它是一颗一直在发热的器件，而设计者很可能已经用铺铜或风道在私下补偿，只是不知道为什么。

IRF7503 在 85℃ 环境下扛不住 2A

把热阻叠到电阻上，这个案子就收口了。三颗原件的结到环境热阻都是 100 K/W、都基于同一块 1 英寸见方的 FR4 板，也就是说让其中一颗活着的那片铜，对另外两颗同样成立——这个对比是干净的。

IRF7503 在 85℃ 机箱里、2A、按它自己数据表标明的 4.5V 驱动，结温 174℃，超 150℃ 上限 24℃。IRF7501 同样条件下还剩 11℃ 余量。同一个电流、同一块板、同一个环境温度，两颗都写着 135mΩ 的器件里，一颗过不去、一颗过得去。

换个问法：85℃ 环境下各能跑多大电流？这才是规格书应该给、但从来不给的数：

IRF7503 的 2.4A 是 10V 驱动的数。在它自己数据表描述的 4.5V 电路里，这颗器件在结温到顶之前只能跑 1.71A，比铭牌低 29%。2.4A 不是假数，它是一句关于栅极电压的话，而那块板子不一定有那个栅压。

还要注意替换件的 6.5A 和 IRF7530 的 5.4A，折算到 85℃ 环境后变成 4.86A 和 4.65A——标称差 20%，实际差 4.5%。在这个封装里，标称电流是一句关于导通电阻和测试板的话，不是关于封装能吃多少的话。

热阻更差，但结论还是赢

这里有一列替换件是输的，值得单独点名，因为它是多数人第一个去看的那一列。

替换件的稳态结到环境热阻是 110 K/W 最大值，三颗原件都是 100 K/W。单纯比热阻路径，替换件差 10%。只看这两个数的人会得出"换上去更热"的结论。

事实不是。热阻和功耗在结温里是相乘关系，而功耗降的倍数远大于热阻涨的幅度。2A 下替换件耗散 0.100W、走 110 K/W，温升 11℃；IRF7503 耗散 0.888W、走 100 K/W，温升 89℃。8 倍的损耗降幅把 10% 的路径劣势彻底淹掉。

可以提成一条通则：结到环境热阻只在它承载的瓦数面前才有意义。一颗把自己的损耗砍掉一个数量级的器件，承受得起更差的路径；一颗改善了路径却没改善损耗的器件，什么都没解决。这一组里三颗原件的热阻完全相同，意味着热阻从来就不是这次对比的变量——电阻才是。

反向传输电容涨 2.7 倍，米勒电荷没涨

电容那几列看着吓人，实际基本不是问题。对 IRF7503 比，替换件的输入电容是 800pF 对 210pF，反向传输电容是 86pF 对 32pF——把漏极瞬变耦合回栅极的那个电容涨了 2.7 倍。

换成积分量看，画面就变了。IRF7503 的栅漏电荷标 2.5nC，替换件标 2.7nC，涨 8%。小信号 Crss 涨 2.7 倍，栅漏电荷只涨 8%。

两个数都对，差距本身就是知识点。Crss 是在单一漏压下测的——IRF7503 在 25V、替换件在 15V——而公布值主要由漏压接近零的那一段决定，因为那里电容最大。栅漏电荷是把 Crss 沿真实的开关过程积起来的，穿过米勒平台时漏压在动、电容很小。沟道宽的沟槽 die 在低漏压下电容很多、在平台区差不多，正好就是这里看到的形状：Crss 涨 2.7 倍，Qgd 涨 8%。

实践含义是：这次替换的开关损耗基本不变，但由 dv/dt 反向耦合引起误导通的那个小信号通道确实变差了。用 Crss 估开关速度会预测出一个不存在的问题；看 Qgd 才会预测对。规格书同时给两个数时，预测损耗要看电荷那个。

驱动功率这笔账同样算得清、也同样很小。10V 驱动下总栅极电荷 14.5nC 对 IRF7503 的 7.8nC，涨 86%；100kHz、10V 幅度下这是 6.7mW 的额外驱动损耗，对 0.788W 的导通节省而言可以忽略。在这个封装能承载的任何负载下它都不是考量项。

参数对比

表里三行必须连着条件一起读，每一行都有脚注。

IRF7501 的 135mΩ 是 4.5V 下的数，10V 下的数原厂没公布，所以不能把没测过的导电能力记在它账上。IRF7503 的 135mΩ 是 10V 下的数，它 4.5V 下的数是 222mΩ。IRF7530 的 18nC 是 4.5V、5.4A 下的数，那是它 30mΩ 的代价——全表最低的导通电阻，代价是 IRF7503 的 2.5 倍栅极电荷，换来的只有三分之一的导通电阻。

Vth 那一列把三颗原件分成了两档，这对直接逻辑驱动很关键。IRF7501 最小值 0.7V、IRF7530 典型值 0.9V，都能从 2.7V 的逻辑脚进到完全开通；IRF7530 甚至公布了 2.7V 驱动下 45mΩ 的数，这本身就是在声明它面向这个用途。替换件的阈值是 1.6V 典型、1.2V 最小、2.5V 最大；2.7V 脚在典型阈值下只剩 1.1V 过驱动，而 1.1V 过驱动的器件处在放大区，不在 25mΩ 上。

这颗替换件在哪里停下

三种情况到此为止。

第一，栅极由 2.7V 逻辑脚直接驱动、中间没有驱动器。IRF7530 就是为这个用途定的，公开了 2.7V 下 45mΩ 的数；替换件的参数表里没有任何一行回应这个工况，而 1.6V 典型阈值下过驱动只有 1.1V。这是全表唯一应当保留原件（或者加一级驱动）而不是重算的场合。

第二，母线高于 30V，需要换耐压等级和封装。第三，单通道持续超过 5A——3×3mm 的八脚封装、100 K/W 的热阻路径，在这个电流上会变成一场无论导通电阻多低都赢不了的热学争论，诚实的答案是带散热焊盘的 SO-8 或 DFN。

第三种不算电气问题。这张表里四颗器件共用一套焊盘，同一套做法里的 P 沟道版本也一样。如果 BOM 上同时有八脚封装的双 N 和单 P 或双 P，它们不能共用飞达、也不能共用复购料号：贴片能过，故障在首次上电时出现，看起来像短路而不像料错。P 沟道那一版——六颗单 P——写在上一篇 P 沟道 Micro8 替代的笔记里。互补那一支更糟：一颗 N 加一颗 P 装在同一套八脚里，两种极性共用一个料号，混了之后上电就是直通、不是参数偏差——写在互补对管那一篇里。

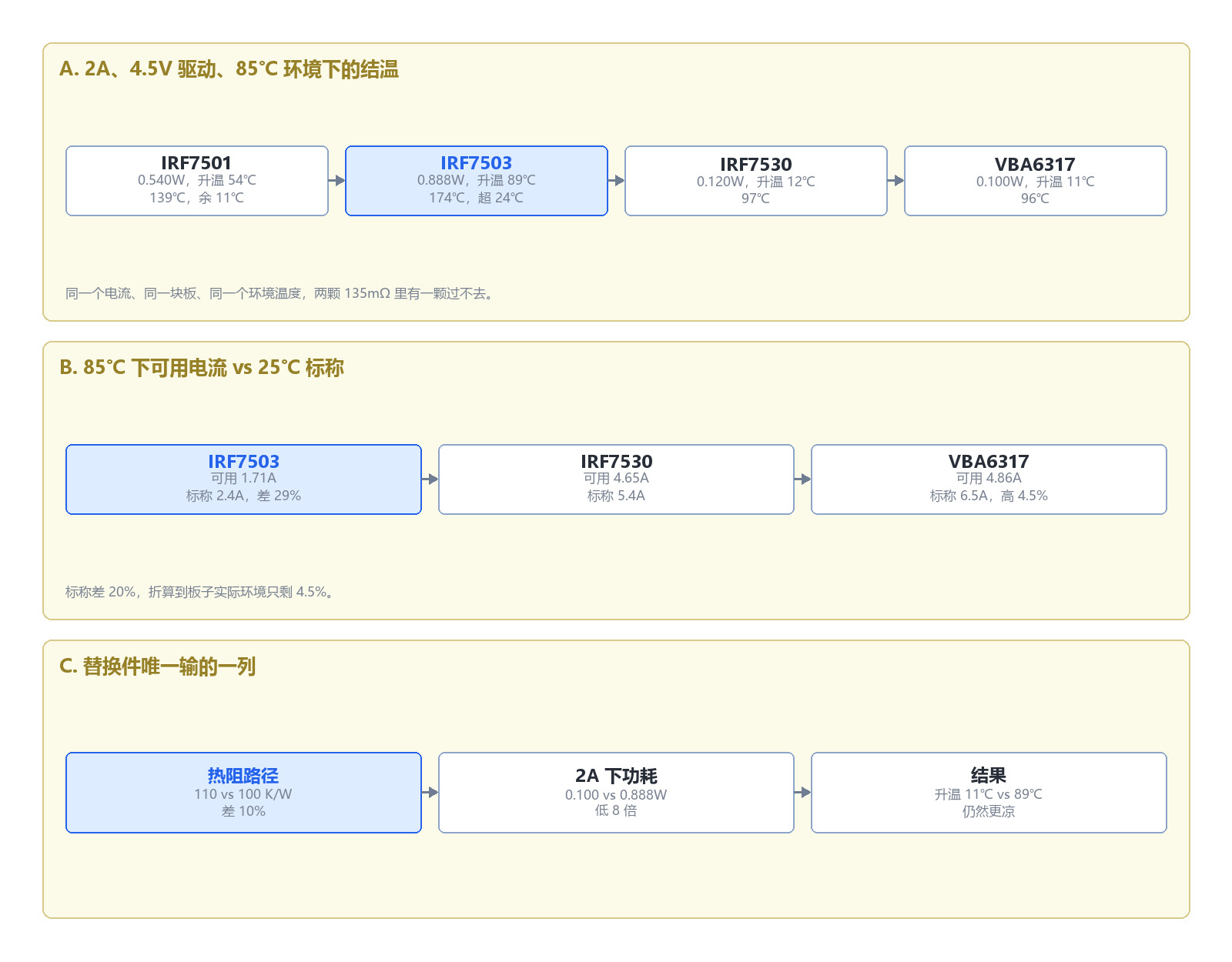

图2：4.5V 驱动、2A、85℃ 环境下的功耗与结温。IRF7503 在它自己数据表标明的驱动电压下越过 150℃ 上限。

常见问题

IRF7501 和 IRF7503 都标 135mΩ，为什么不能等同？

因为这两个数是不同栅压下测的。IRF7501 的 135mΩ 是 4.5V 驱动的数；IRF7503 的 135mΩ 是 10V 下的数，它 4.5V 下是 222mΩ，高 64%，而且那一行的测试电流从 1.7A 降到了 0.85A。在 4.5V 驱动的板子上，IRF7503 就是一颗 222mΩ 器件。永远让测试条件对上板子实际提供的驱动幅度。

IRF7503 标 2.4A，85℃ 环境下能跑 2A 吗？

4.5V 驱动下不能。222mΩ、2A 时耗散 0.888W，配上三颗原件共用的 100 K/W 热阻，温升 89℃，85℃ 机箱里结温 174℃，超上限 24℃。它在这个环境下的实际上限是 1.71A。2.4A 是 10V 驱动的数。

替换件热阻 110 K/W，原件是 100 K/W，板子会更热吗？

不会。结温是功耗乘热阻，而 2A 下功耗降了 8 倍。替换件 0.100W 走 110 K/W，温升 11℃；IRF7503 0.888W 走 100 K/W，温升 89℃。差 10% 的路径赢不了低 8 倍的损耗。

反向传输电容从 32pF 涨到 86pF，开关损耗会变差吗？

影响很小。Crss 是漏压接近零处取的单点小信号值，那里电容最大。真正在米勒平台流动的积分栅漏电荷从 2.5nC 到 2.7nC，只涨 8%。总栅极电荷在 10V 驱动下涨 86%，100kHz 下代价 6.7mW，而导通省下 0.788W。估开关损耗要看 Qgd 和 Qg，不要看 Crss。

一颗替换件能同时替 20V 和 30V 的原件吗？

母线余量上可以，30V 替换件给两颗 20V 原件都加了余量。不能一起搬过来的是栅极回路。IRF7501 和 IRF7530 都是 ±12V，IRF7503 是 ±20V，这发生在同一个产品系列、同一个封装里，所以栅极耐压不能从电阻或电流去推。原有的栅极电阻和钳位原样留着；±20V 这个额定值是解除了一项限制，不是解除了当初设下这项限制的原因。
