8 脚 Micro8／MSOP-8 这个外形里有三颗互补 N+P 对管——一颗 20V、栅极耐 ±12V，一颗 30V、栅极耐 ±20V，一颗 20V、栅极只耐 ±8V——现在全部停产，而一颗 30V／±20V、N 通道 22mΩ、P 通道 45mΩ 的器件可以把它们一起顶掉。导通电阻的改善是真的，但它不决定替代成不成立。真正会动的是阈值电压：N 通道从 1.0V 变成 1.6V，P 通道从 -1.0V 变成 -1.75V；还有一项是 P 通道的反向传输电容是 N 通道的 1.7 倍，这直接改变了半桥里死区的算法。本文适用的情况是：小功率电机驱动、双向电池通路、推挽级，每通道 2A 以内、母线 20V 以内，原器件是 Micro8 互补对管。每通道超过 3A、母线超过 30V，或者 N 通道的栅极就挂在一颗 3.3V 逻辑口上按千赫兹开关又没有驱动器，MSOP-8 这个外形和抬高后的阈值都会同时不够用。

先看结论

• 三颗原件全部退出量产。IRF7507 和 IRF7509 在英飞凌已是 discontinued，MTDF1C02HDR2 也从安森美的目录里消失，只剩渠道商库存——这次替代首先是供货问题，其次才是电气问题。
• 现有 BOM 里的栅极耐压横跨 ±8V、±12V、±20V 三档。一颗 ±20V 的 N+P 可以全包，但±8V 那颗能在板上活着，说明的是栅极回路干净，不是允许你拆掉钳位之后把驱动往上加。
• 阈值抬高 0.6V（N）和 0.75V（P）。挂在 3.3V 逻辑口上，N 通道的过驱动直接少掉四分之一以上，22mΩ 那个数字会跑到 40mΩ 附近。

为什么 ±8V 那颗信息量最大

三颗原件里栅极耐压最紧的不是最老的那颗，而是安森美那颗。MTDF1C02HDR2 的栅源耐压标的是 ±8V，IRF7507 是 ±12V，IRF7509 是 ±20V。一颗 ±8V 的管子能在量产产品里跑几年，这不是宣传语，是一次实测结论：这颗管子的栅极回路，算上振铃，从来没超过 8V——不管板上的驱动幅度是多少。

这句话往两个方向读。往好了读是：换成 ±20V 的新管，等于白拿 12V 的栅氧裕度，栅极应力从此不再是设计变量。往坏了读就是个坑：如果原设计是靠着这颗管子自己的耐压在兜底——没有稳压管、没有 RC 吸收、只有一颗 10kΩ 下拉——那新管不会坏。它会把那些你从来不知道存在的过冲照单全收，而你失去了原来那颗管子在替你做的免费诊断。

不能动的是栅极电阻和下拉电阻。它们从来不是按耐压选的。它们决定边沿速度、dv/dt，和这对管子的抗误开通裕度，而 ±20V 这个数字一个都改变不了。因为"新管扛得住"就把驱动从 5V 提到 10V，等于一步同时改掉开关损耗、EMI 和直通裕度，而数据手册里没有任何一行会提醒你。

阈值抬高 0.6V 决定了什么

这次替代真正的判断点在阈值上。IRF7509 的 N 通道最小值 1.0V、P 通道最小值 -1.0V；IRF7507 更低，0.7V，因为它当初是奔着 2.7V 逻辑去的。VBA10330 标的是 1.6V 和 -1.75V。注意口径不同：原件给的是保证最小值，新件给的是典型值，所以真正的最坏情况比下表还要更宽一点，不会更窄。

在互补对管里，两个栅极不走同一个节点。N 通道在下桥，栅极吃的是控制器给什么逻辑——3.3V、5V，偶尔加个驱动。P 通道在上桥，栅极被拉到地，驱动幅度就是母线，5V 或 12V。所以丢掉过驱动的是 N 通道，而且恰好丢在标称导通电阻所在的那一侧。

1.7V 过驱动下的沟槽管，不会停在它 10V 栅压下的那个数上。按 1.6～2 倍估，也就是 35 到 45mΩ，而不是 22mΩ，铺铜要按这个数算。它比被替掉的 110mΩ 还是好一倍以上——只是没好多到五倍。

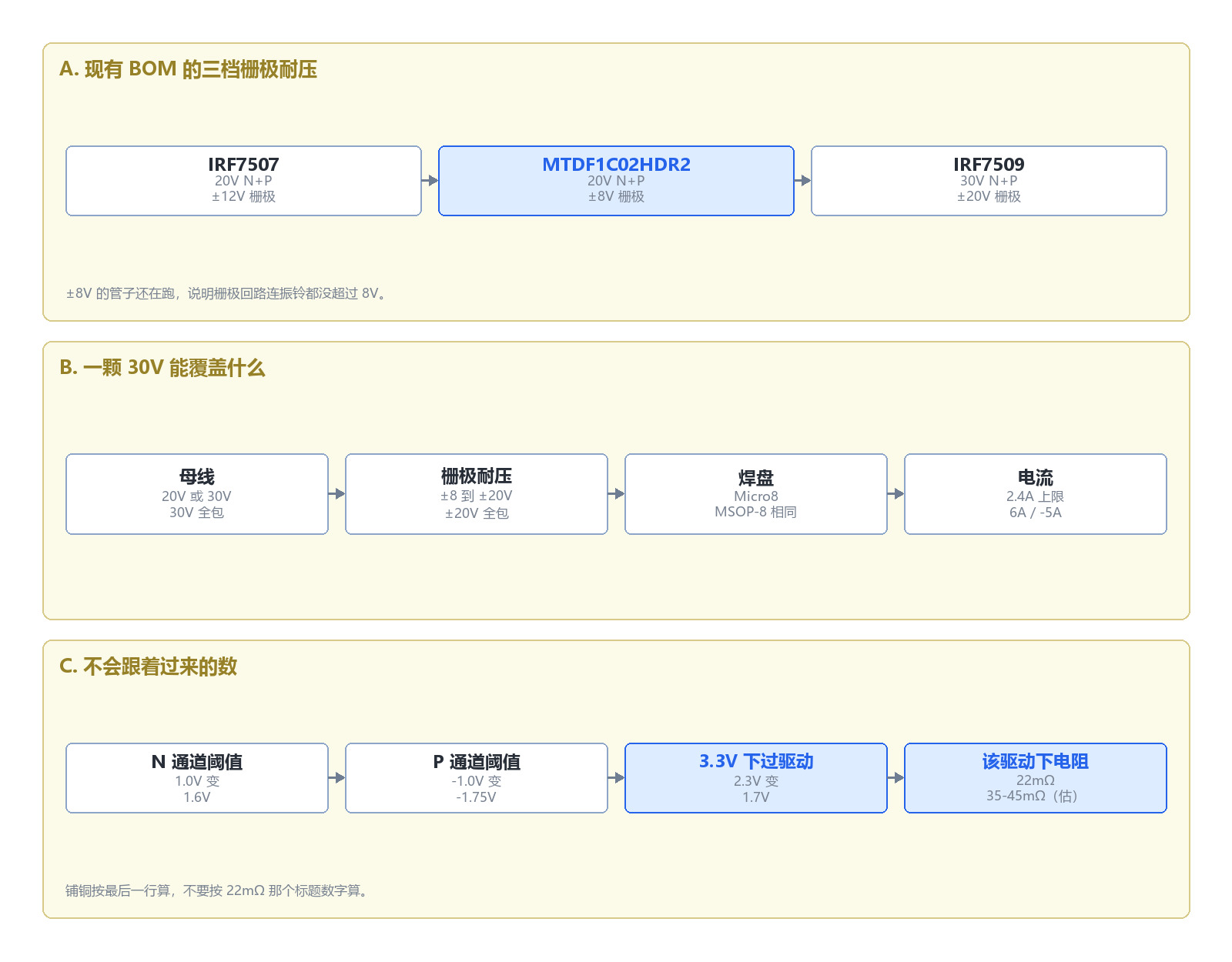

图1：现有 BOM 里三档栅极耐压、一颗 ±20V 能覆盖什么，以及两个不会跟着过来的阈值数字。最下面一行才是真正改变板子表现的那条。

参数对照

有两行值得多看一眼。Pd 从 1.25W 跳到 3.1W，同样按 150°C 结温算，意味着结到环境的热阻从 100K/W 量级掉到 40K/W 量级；两个数字的测试口径未必一样，所以这个改善当方向看，结温还是要拿你自己板子的铜面积去算。

状态那一列解释了这件事为什么要做。两颗英飞凌的已经是目录外产品，MTDF1C02HDR2 还停留在一份 2006 年的数据手册里写着 "Preferred Device"，而安森美早就不推了。电气上怎么论都行，供货上已经定了。

N/P 不对称不会消失

这颗替代器件的两个通道差 2.05 倍：N 通道 22mΩ，P 通道 45mΩ。这不是它的缺陷。三颗原件全都朝同一个方向不对称，因为同样面积的 P 沟道芯片本来就比 N 沟道导通得差——IRF7507 是 1.93 倍，IRF7509 是 1.82 倍，MTDF1C02HDR2 是 1.46 倍。

实际后果是热点不会挪位置。上桥的 P 通道在换之前是热的，换之后还是它最热，变的是温度。1.2A 下，270mΩ 的原件在 P 通道上耗 0.39W，45mΩ 的新件耗 0.065W。对着原件 1.25W 的封装额度和 100K/W 的热阻，这是 +39°C 的结温升变成 7°C 左右——原来为了扛住那颗管子加的铜，现在白铺了。

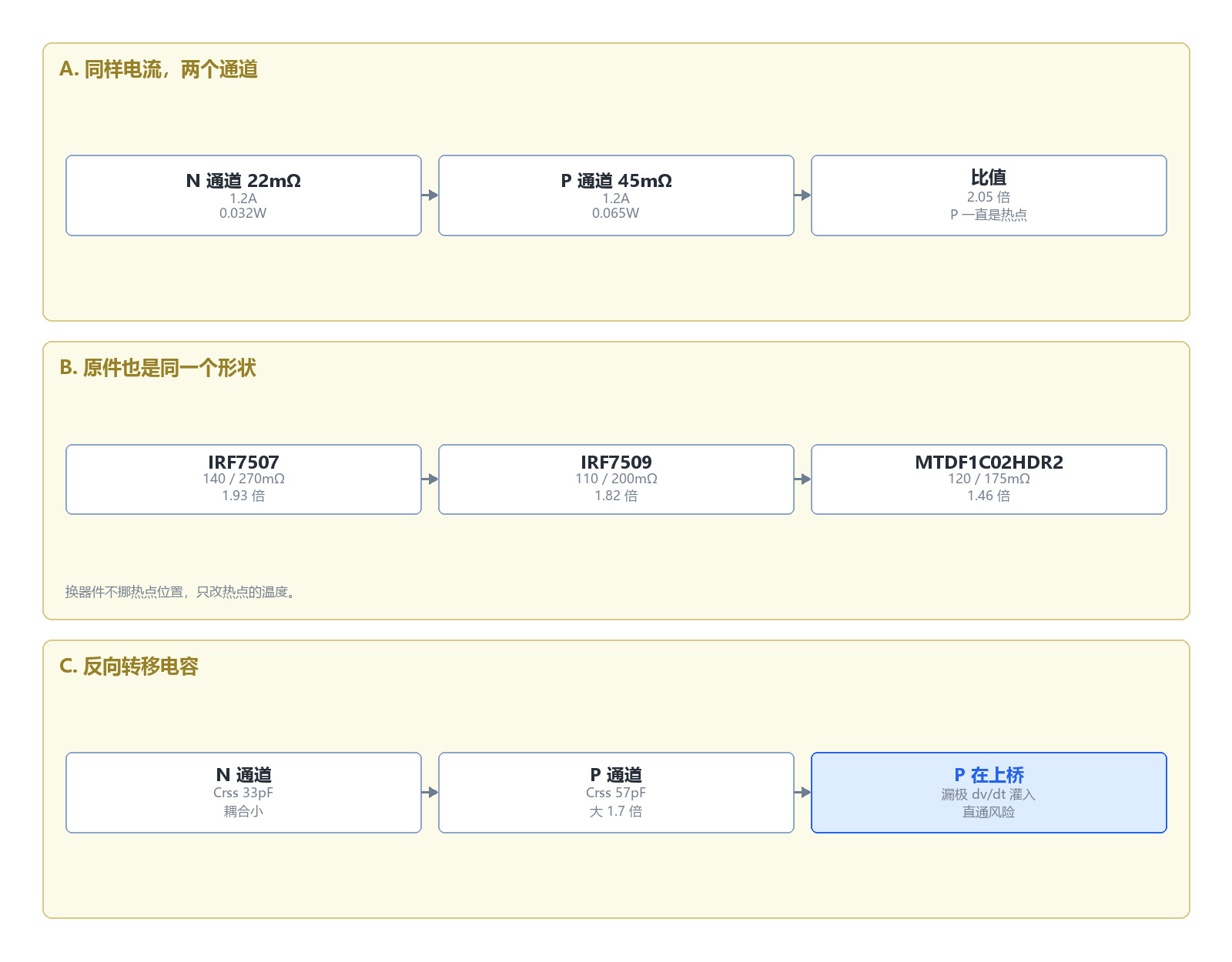

图2：表里每一颗都是 P 通道更热，所以热点位置不变。变的是结温升幅，以及漏极 dv/dt 能透过反向传输电容往栅极灌多少——那颗 P 通道是 N 通道的 1.7 倍。

第二重不对称是电容上的，更容易被漏掉。数据手册给的 N 通道反向传输电容是 33pF，P 通道是 57pF。半桥里接住漏极 dv/dt 的偏偏是上桥栅极，就是透过这个电容；Crss 越大，灌进栅极节点的边沿越多。如果下拉电阻是照着原件的耦合量选的，现在偏小——而它的失效形式不是干脆炸掉，是一种随温度变化的缓慢直通，只在环境温度高的那批机器上出现，也就是发到最热市场的那批。

同样八个焊盘，极性不一样

表里每一颗都是 8 焊盘贴片、同一套焊盘图形，危险正好在这里。安森美这颗互补对管的引脚图上，1、2 脚是 P 沟道的源和栅，3、4 脚是 N 沟道的源和栅，5 到 8 脚是两个漏极。而同样封装的双 N 器件，焊盘几何一模一样，但 1、2 脚上放的是 N 沟道。

所以替代规则比"同封装"要窄：互补只能用互补替。如果一张 BOM 上同时有 MSOP-8 的双 N 器件和互补器件——一块板上既有低边对管又有半桥的时候很常见——这两者不能共用同一个飞达位，也不能共用一个请购编码。贴片机分辨不出来，板子会，在上电那一刻，而且失效现象看起来像短路，不像装错料。

这个替代在哪里失效

三种情况直接出局。母线超过 30V，得换一个电压等级。每通道超过 3A，MSOP-8 这个外形要跟人打热学官司，而且打输，该换 SO-8 或者带真散热焊盘的 DFN8。还有 N 通道挂在 3.3V 逻辑口上、按几十千赫开关又没有驱动器的场合——那里 1.7V 的过驱动大部分时间花在线性区，开关损耗盖过导通电阻省下来的那点。要么加驱动器，要么留一颗阈值更低的器件。

常见问题

MTDF1C02HDR2 的栅极只耐 ±8V，换成 ±20V 的 VBA10330 还算直替吗？

电气和机械上是——同样 N+P 排布、同样 8 焊盘外形、更高的耐压和栅压。不会跟着过来的是 ±8V 那颗背后的假设：栅极下拉和串阻要重新确认还能不能给出可接受的 dv/dt 和抗误开通裕度，因为原来那颗管子可能一直在用"提前失效"的方式替你做这件事。

N 通道能用 3.3V 的单片机 IO 直驱吗？

能开通，过驱动 1.7V，但到不了 22mΩ。按 35 到 45mΩ 算，结温也按这个数核。要按几赫兹以上的频率开关，用 5V 或者加驱动器。

两颗 20V 的原件，换成 30V 的会不会有代价？

这个外形里没有。30V 这颗的导通电阻、电流额度和栅压范围都比两颗 20V 原件宽。要注意的是另一件事：换成 30V 之后容易顺手把母线也提上去，而电容、连接器和电机的反电动势钳位都还是按 20V 选的。

为什么 P 通道比 N 通道热？

因为同面积的 P 沟道芯片电阻本来就高，这里是 45mΩ 对 22mΩ。半桥里 P 通道还正好在上桥，同样的电流走更大的电阻。原件本来就是这样，比值在 1.46 到 1.93 倍之间。

封装完全一样，为什么还要管引脚？

因为同样 8 焊盘的双 N 器件，会在互补器件放 P 沟道的位置放一个 N 沟道。焊盘图形对得上，贴装也过得去，然后上桥永远不开——或者一直是开的。要对的是极性，不只是封装。
