这份清单上是六颗单 P 沟道、8 脚 Micro8 / MSOP-8 封装的器件——四颗已经停产、两颗还在产——一颗 -30V、栅极 ±20V、-10V 驱动下 18mΩ 的器件（VBA8338）能把它们的脚位全部对上。但这份清单撑不起"导通电阻更低就更好"这个结论。清单里标称电流最高的一颗是 8.2A，而它在真实板子上、85℃ 环境里只能带 6.8A；换上去的 6A 器件，按同一环境折算反而是 7.2A（受封装 6A 额定封顶）。这篇写给这样一类设计：电池开关、负载开关、24V 及以下母线上的高边或低边 P 沟道通路，单路电流 7A 以内，板上原本就是 3×3mm 八脚单 P 管。超过 7A、母线高于 30V、或者栅极直接挂在 2.5V / 2.7V 逻辑脚上且没有驱动器——这三种情况，替代件的封装和阈值都留不出余量。

先看三条

• 六颗原件的四颗已经没了。IRF7606 在英飞凌标 discontinued，IRF7663、NTTS2P02R2、NTTS2P03R2 全部 obsolete。还在产的两颗是 IRF7726 和 ZXM64P02XTA——所以这不是一次断供救援，是一次取舍判断。
• 六颗的标称电流不能照着字面比。它们测在不同的板面积、不同的结到环境热阻上，热阻跨度从 70K/W 到 210K/W。IRF7663 的 8.2A 和 VBA8338 的 6A，折算到同一个 85℃ 环境之后是 6.8A 和 7.2A。
• 栅极耐压分成两档：两颗 20V 的安森美和达尔件是 ±8V 和 ±12V，三颗 30V 的英飞凌和安森美件是 ±20V。换 ±20V 的件对每一颗都是加余量，但不是提高驱动幅度的许可。

六颗里有两颗还在产

这份清单要按列看，不是按行看。四颗是死的：IRF7606 英飞凌已停产，IRF7663 与 NTTS2P02R2、NTTS2P03R2 都被原厂标了 obsolete。两颗是活的：IRF7726 26mΩ，ZXM64P02XTA 90mΩ 但栅极电荷只有 6.9nC。

这个分界线决定了文章该写什么。对着停产件，唯一要回答的是"换上去电气上安不安全"；对着在产件，要回答的是"到底值不值得换"，而两颗活件的答案并不一样。

对着 IRF7726，账是干净的。两颗都是 -30V、都是 ±20V 栅极、都是 -7A 档。替代件在同样的 10V 驱动下把导通电阻从 26mΩ 压到 18mΩ，输入电容从 2204pF 压到 1.6nF，热阻从 70K/W 砍到最大 50K/W。没有一项变差。这是净升级，不是抢救。

对着 ZXM64P02XTA，账就窄得多。那颗是 -20V、90mΩ、栅极电荷只有 6.9nC，阈值标 0.7V。当初选它不是冲着导通损耗去的，是冲着小、便宜、好驱——一颗轻载开关。3.3V 逻辑脚直驱，它能拿到 2.6V 过驱动，开得很透。同一个脚接到替代件的 -1.76V 阈值上，只剩 1.54V 过驱动，这个量级到不了 18mΩ——按经验要乘 2~3 倍，即 36~54mΩ，这还没算温度。仍然好过 90mΩ，但已经没有标题数字暗示的那 5 倍。

标称 8.2A，能用 6.8A

这是整份清单里最容易看错的一段。IRF7663 标 -8.2A，清单上最高；4.5V 驱动下是 20mΩ，比替代件的 25mΩ 还好。只看这两行，这次替代像是双向降级：从 8.2A 掉到 6A，从 20mΩ 涨到 25mΩ。

数字不是同一个测法。IRF7663 的 8.2A 是 25℃ 环境、配 1.8W 耗散上限报出来的，按 150℃ 结温反推大约是 70K/W 的热阻路径。VBA8338 的 -6.0A 是 25℃ 环境、1×1 英寸板上报的，数据手册给的结到环境热阻是 10 秒脉冲最大 50K/W、典型 40K/W。两个都折算到 85℃ 环境，结果反过来了：

8.2A 这个数是真的，但它是"结温被板子压到接近环境"的 25℃ 数。同一个芯片放进 85℃ 的壳子里，可用电流是 6.8A——低于它本来要压过的那颗。标称上 27% 的差距，实际是 12% 的差距，方向还相反。

由此得到一条通用做法：没有热阻路径的电流标称，讲的是测试板，不是器件。比两颗件的额定电流之前，先把它们放到同一个结到环境热阻上，再问各自在产品的真实环温下能带多少。

图1：六颗原件与替代件，25℃ 标称电流与 85℃ 可用电流的对照。移动幅度最大的两根柱，正好是热阻最小的那两颗。

热阻差了 5 倍

这份清单上的结到环境热阻从 70K/W 一直排到 210K/W，而这些封装共用同一套焊盘。同样面积的铜能搬走多少热，差 5 倍——这个数在导通电阻投票之前，就已经决定了每颗件的可用电流。

NTTS2P03R2 是最极端的一例。数据手册给 210K/W 是最小 FR-4 板、100K/W 是 2 英寸见方板，对应耗散 0.6W 到 1.25W。按它标称的 -2.1A 和 85mΩ 算，功耗 0.375W。最小板上温升 79℃，85℃ 环境时结温到 164℃——已经超过 150℃ 上限，而这颗件只是跑在铭牌电流上。换到 2 英寸板，同样电流温升 37℃，结温 122℃，很舒服。

两个结论。第一，一颗"在最小板上 85℃ 会挂"的 2.1A 器件，在那块板上不是 2.1A 器件，是 1.9A 器件，而这句话只写在数据手册的脚注里。第二，不说明取自哪块板的额定值，比的其实是测试夹具。

NTTS2P02R2 是同一个问题的另一面。热阻 160K/W、耗散 0.78W，但它是一颗 90mΩ、只有 -2.4A 的件，满载自身导通损耗就有 0.52W，温升 83℃。它本来就是一颗温和、慢速、小电流的开关，从来没被指望跑热的。

在这个背景下，替代件 50K/W 的最大热阻，是它数据手册上最有用的一行。3A 时它耗 162mW、温升 8℃；IRF7726 同样 3A 耗 234mW、温升 16℃。原来为了让老件活下来铺的那片铜，现在不干活了——这是好结果。

电荷多 78%，从哪一档开始不成立

对着 ZXM64P02XTA，唯一往反方向走的参数是电容。900pF 输入电容、6.9nC 栅极电荷，换成 1.6nF 和大约 12nC——驱动器每个周期要搬的电荷多了 78%。在几百 kHz、轻载几十毫安的变换器上，决定效率的正是这个数，不是导通电阻。

也很容易判断这条适不适用。驱动损耗等于电荷乘驱动幅度乘频率，导通损耗等于电流平方乘电阻差。两者相等时的负载电流，就是"多出来的电荷比省下来的电阻更贵"的分界：

低于这些电流时，换件的代价是零点几毫瓦。高于它们，导通损耗的节省很快占上风，到 1A 时省的是 65mW 对几毫瓦。所以"电荷涨了"对任何负载开关、电池通路会认作的负载，都不构成拒绝替代的理由。它只对一个具体场景有意义：一辈子跑在 200mA 以下、开关频率又很高的那颗，ZXM64P02XTA 的低电荷确实是当初选它的原因。

同一个比较里，阈值比电荷更要紧。ZXM64P02XTA 标 0.7V，替代件标 -1.76V。挂在 2.7V 逻辑脚上，过驱动从 2.0V 掉到 0.94V，而一颗过驱动不到 1V 的沟道管根本不在 25mΩ 上，它落在放大区，耗散的比它替掉的那颗还多。凡是栅极直接从 2.5V 或 2.7V 轨道驱动、没有驱动器的设计，就是这份清单里唯一应该"拒绝"而不是"重算"的情形。

20V 件的风险和 30V 件不是一回事

六颗原件里三颗是 -20V：IRF7663、NTTS2P02R2、ZXM64P02XTA；三颗是 -30V。把六颗都换到 -30V 看起来是一次统一的安全升级，就母线余量而言确实是——20V 件挂在 12V 母线上只有 8V 余量，任何负载突降或反电动势都直接吃这块。

但栅极耐压不跟着这个分界走。清单上最低的两档栅极耐压，恰好都属于 -20V 件：NTTS2P02R2 是 ±8V，ZXM64P02XTA 是 ±12V；同为 -20V 的 IRF7663 也是 ±12V。而 30V 那三颗全在 ±20V。也就是说风险分布和电压那一列是反的：母线余量最小的件，栅极余量也最小，而它们最可能是当初加了钳位或稳压管的那几块板。

那个钳位不能拆。一颗 ±8V 的件能在量产产品里跑好几年，本身就是一次测量——栅极节点连振铃在内从没超过 8V。换成 ±20V 只是把这个诊断拿掉了，对边沿速率、dv/dt、误导通余量都没有任何帮助，那三样由栅极电阻和下泄电阻决定，从来没按电压设计过。如果因为新件扛得住就把驱动幅度提上去，开关损耗、EMI、体二极管反向恢复会同步改变，而数据手册上一个字都不会提示。

提高耐压等级是安全的。提高驱动幅度不是。这两件事很容易混，因为看上去都叫"用上新件的余量"。

参数对照

表里有两行往反方向走，值得点名。IRF7663 在 4.5V 驱动下导电更好——20mΩ 对 25mΩ——但它停产了，这点小亏只能接受，然后用铺铜付账。ZXM64P02XTA 的输入电容不到替代件的一半，而它还在产，所以这次换不换是选择，不是必需。

阈值那一列是两颗在产 20V 件差别最大、平时最少被看的地方。ZXM64P02XTA 的 0.7V 和 NTTS2P02R2 的最大 -1.4V 之间差了一倍，而替代件的 -1.76V 落在两者之外。4.5V 或 5V 驱动时，这是 3.8V 或 2.7V 过驱动对 2.7V 或 2.2V，能用。2.7V 驱动时是 2.0V 对 0.94V，不能用。

这个替代在哪里失效

三种情况直接出局。母线高于 30V，需要换电压等级、也要换封装。连续超过 7A，八脚 3×3mm 封装就要打一场它必输的热仗，带散热焊盘的 SO-8 或 DFN 才是诚实答案。栅极直接挂在 2.5V 或 2.7V 逻辑轨道上、以 kHz 级频率开关又没有驱动器——那里 -1.76V 的阈值会把驱动全花在放大区，1A 下 40mΩ 的有效电阻，比原来那颗 90mΩ 更浪费。

互补 N+P 那一版的做法——三颗全部停产——写在上一篇互补对管的选型笔记里。

还有一种不算电气问题、但也得写在这里。如果 BOM 里同时有同一套八脚封装的 P 管和 N 管——低边开关和高边隔断同板时很常见——这两颗不能共用一个飞达位置或一个复购料号。焊盘完全一样，贴片不会报错。故障在第一次上电出现，看起来像短路，不像装错料。

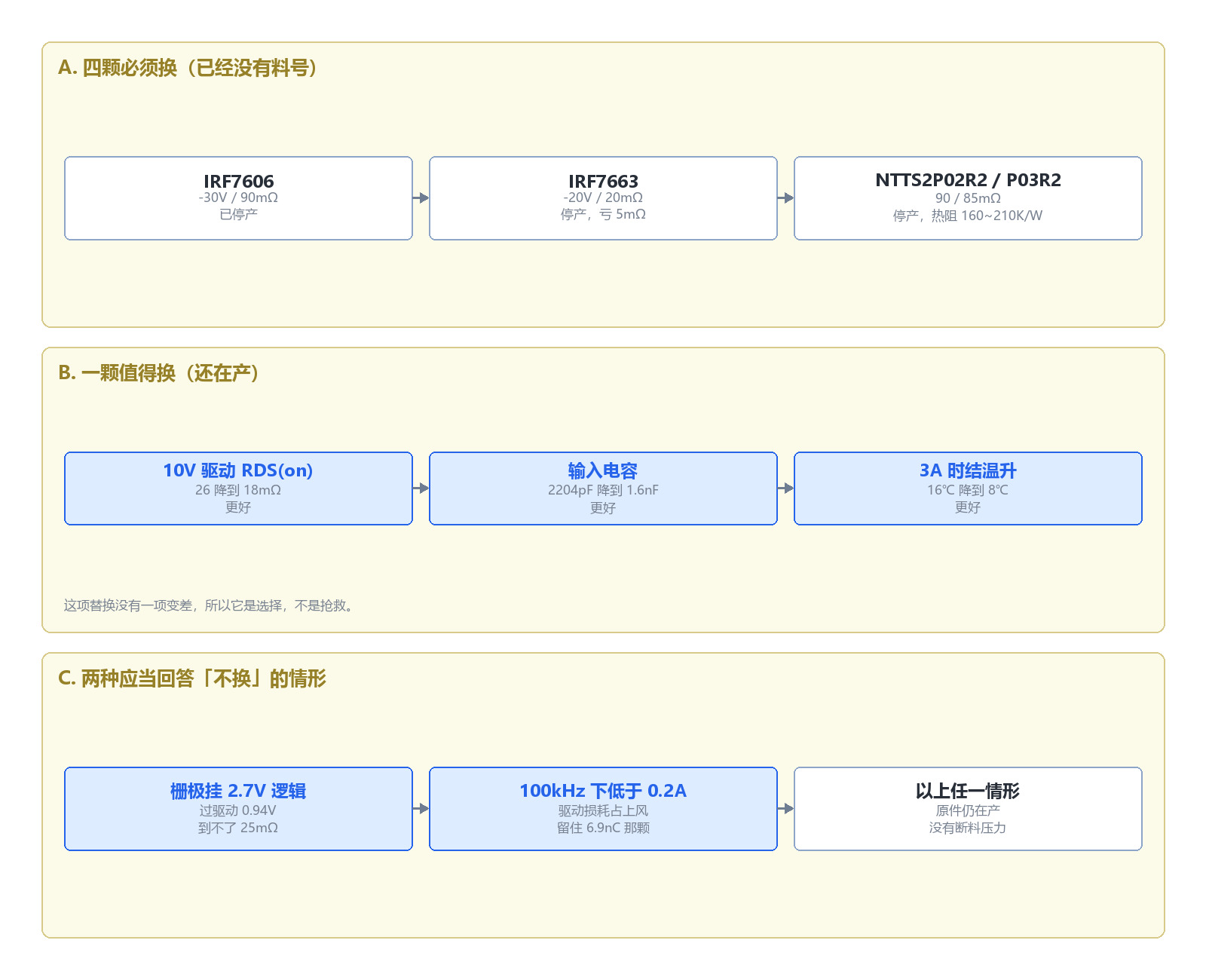

图2：六颗原件按处理方式归类。最下面一组的两种情形，是唯一应当保持原件的场合。

常见问题

电流从 8.2A 掉到 6A，VBA8338 还能替 IRF7663 吗？

能，而且这个"掉"大半是测法变了。IRF7663 的 8.2A 是 25℃ 环境、1.8W 耗散上限报出来的，反推热阻约 70K/W；VBA8338 的 6A 是 25℃、最大 50K/W 路径。折算到 85℃ 环境，IRF7663 是 6.8A，VBA8338 是 7.2A（受 6A 封装额定封顶）。真正的损失在导通电阻：4.5V 驱动下 20mΩ 对 25mΩ。

IRF7726 还在产，那还有必要换吗？

有，而且这是清单上最干净的一例。两颗都是 -30V、±20V 栅极、-7A 档，但替代件 10V 驱动下 18mΩ 对 26mΩ，输入电容 1.6nF 对 2204pF，热阻最大 50K/W 对 70K/W。3A 时结温升从 16℃ 降到 8℃。换下来没有一项变差。

ZXM64P02XTA 只有 6.9nC 栅极电荷，换成 12nC 会不会毁掉高频设计？

只在负载低于约 0.19A（100kHz）时会有影响，那时多耗的驱动约 2.4mW，导通损耗的节省还没追上。超过 0.33A 之后，即使 300kHz 也是导通损耗的节省占主导。真正要先看的不是电荷而是阈值：ZXM64P02XTA 的 0.7V 能在 2.7V 逻辑脚上开透，替代件的 -1.76V 不行。

六颗里三颗是 20V、三颗是 30V，一颗 30V 件对全部安全吗？

就母线余量而言安全，每颗 20V 原件都多了余量。不能跟着搬的是栅极回路。清单上最低的两档栅极耐压 ±8V 和 ±12V 都属于 20V 件，说明那些板上很可能有因为耐压低才加进去的钳位。钳位和串联电阻要原样保留；±20V 的额定是解除一个限制，不是解除当初加限制的理由。

封装和脚位都一样，还能出什么问题？

出在隔壁那颗的极性上。同一套八脚封装里的 N 沟道器件（这个家族里的 VBA6317）共用焊盘和脚号，所以 P 管和 N 管之间一旦飞达上错或复购料号混了，贴片能过、上电就废。要对的是极性，不只是封装。
