一颗 8 脚 MSOP 封装的双 P 沟道管，原来标 270mΩ，现在可以换成 38mΩ，导通电阻降了 7 倍——但这个变化几乎不改变电路，因为每通道 1.5A 的场合，导通损耗从来不是卡住设计的那个量。真正会动的四个数是栅极电容、阈值电压、栅压耐受和封装耗散。本文适用的情况是：负载开关、电平转换、电池通路这类每通道 2A 以内、母线不高于 -24V 的电路，原器件是 -20V 或 -30V 的 Micro8 双管。每通道超过 3A，或者栅极只接一颗 3.3V 逻辑口、通道还要按千赫兹开关的场合，MSOP-8 这个外形在散热和驱动上都撑不住，该换 SO-8 或 DFN。

先看结论

• 这个家族里 -20V 和 -30V 两支共用一个脚位，但栅压耐受不同（±12V 与 ±20V）。一颗 -30V、±20V 的器件可以同时顶掉两条 BOM 行——前提是把栅极网络重算一遍，而绝大多数替代恰恰在这里悄悄出问题。
• 新片子的导通电阻低 7 倍，输入电容高 5 倍。接在 10kΩ 上拉后面，1.8µs 的边沿会变成 9µs——对负载开关无所谓，对 20kHz 的通道是致命的。
• 原器件在它自己的额定电流上就已经顶着热限：1.7A 走 270mΩ 是 0.78W，而封装额定 1.25W、结到环境热阻 100K/W，等于还没算环境温度就已经升了 78°C。

为什么导通电阻是最不值得看的那个数

先把两颗的 datasheet 摆平了看：原器件 270mΩ 上限，替代件 38mΩ，都是 10V 栅压下的值。按便携设备负载开关真实的 1.5A 算，0.61W 变成 0.09W。省半瓦是好事，但对一颗本来就没超封装额定的管子，它不改变拓扑、不改变铺铜面积、也不改变失效方式。

真正会变的是栅极。导通电阻降 7 倍，靠的是面积大 7 倍的芯片；而栅极电荷跟面积成正比，不跟导通电阻成反比。原器件输入电容 180pF、栅极电荷 11nC，替代件是 900pF 和 17nC。如果栅极节点上挂的是真驱动器，这不是问题——17nC 配 20mA 不到 1µs。如果栅极是靠一颗 10kΩ 电阻上拉的（对 180pF 完全够用），边沿就会按电容比例拉长，原本 2µs 的开关过程变成 9µs。

第二个坑在阈值。家族里 -20V 那支是逻辑电平器件，阈值最低 -0.7V，规格一直标到 -2.7V 栅压，就是为了能从 3.3V 轨直接开通。替代件的阈值是 -1.7V 典型值。用 3.3V 去驱动，过驱动只有 1.6V，能开，但到不了标称的 38mΩ。它会工作，会比算出来的更热，看上去像是布线问题。

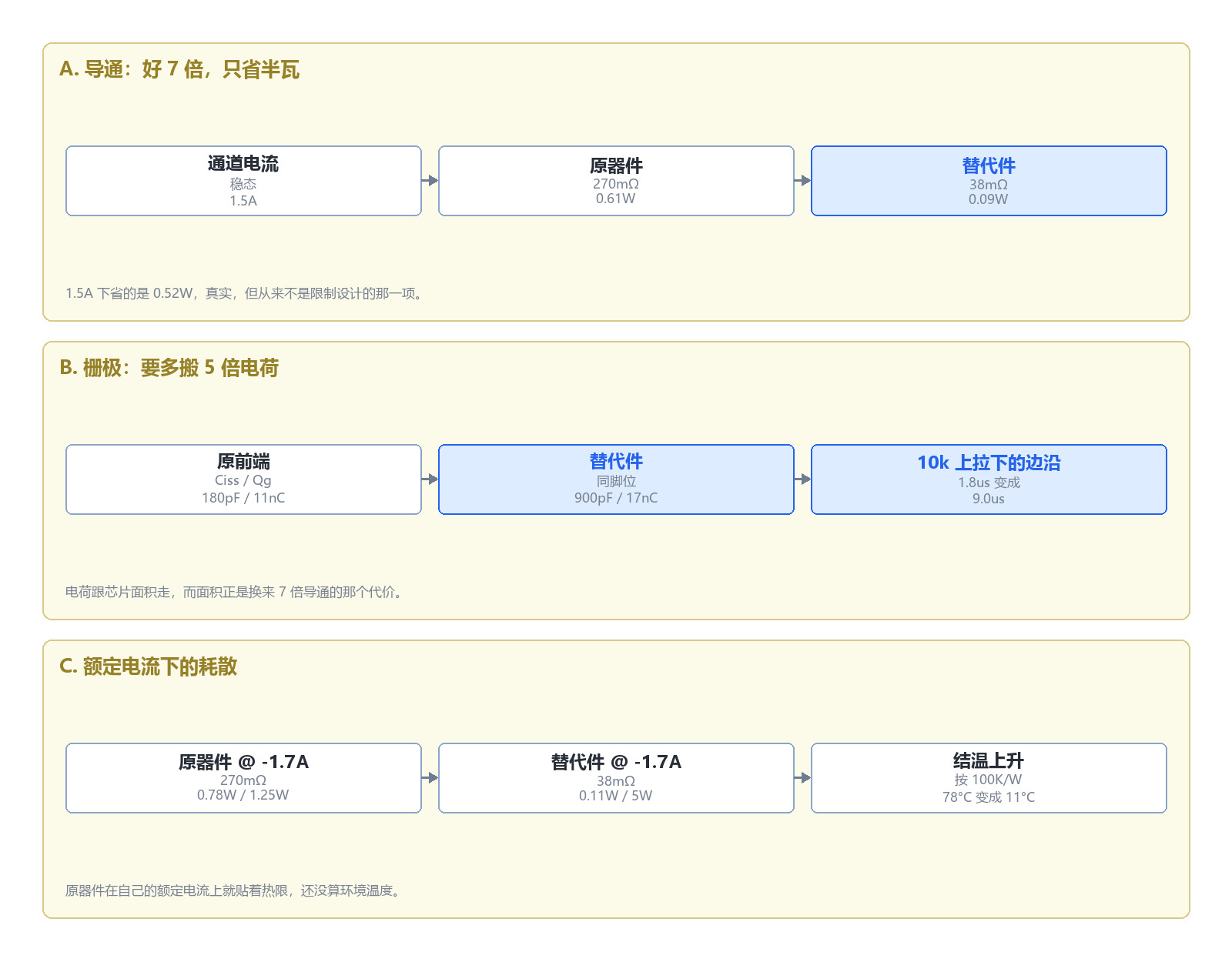

图1：导通改善 7 倍，栅极电容涨 5 倍，而原器件在自身额定电流上就已贴着热限。出问题的永远是中间那一行。

每个设计变量决定什么

母线那一行才是这件事真正划算的地方。两颗原件的耐压差 10V、栅压耐受差 8V，所以才要两个料号、两条库存；一颗 -30V、±20V 的器件同时满足，而当年为保护 ±12V 那支加的栅极钳位，现在只剩下一个电阻在空转。

参数对照

三颗是同一个 8 脚外形，所以替代是换钢网，不是改板。VBA9338 另外标了 900pF 输入电容、185pF 反向传输电容、-1.7V 典型阈值——这三个数才决定你板上那颗驱动器还带不带得动它。

四个取舍，按咬人的先后排

栅极电荷与导通电阻。 这两样是同一个旋钮的两头。一颗 38mΩ 的 -30V 沟槽芯片，面积大约是 270mΩ 那颗的七倍，datasheet 上每一个电容都跟着面积走：Ciss、Coss、Crss 全部同比放大。没有哪颗器件能两样都给，所以问题不是哪个更好，而是你的栅极节点还有没有余电流。专用驱动器有；一颗单片机引脚串个电阻没有。

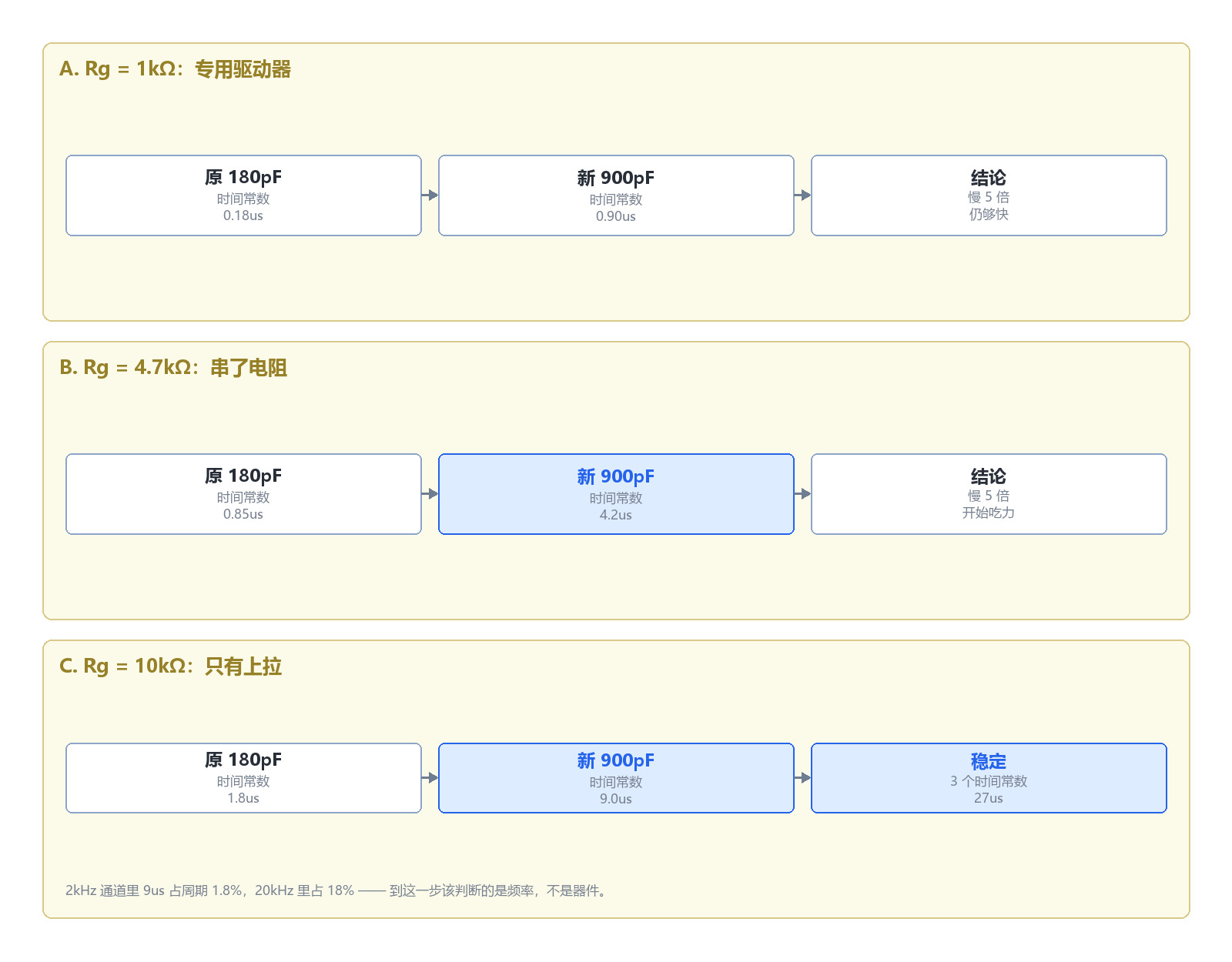

图2：同样 900pF 的前端，接 1kΩ 驱动器时什么都不是，接 10kΩ 上拉就是 9µs 的边沿。要不要紧，由开关频率决定，不由器件决定。

阈值与逻辑电平。 原来那支 -20V 是按电池产品设计的，2.7V 栅压就能开，所以它在 3.3V 轨上一直很省心。替代件在 1.6V 过驱动下的特性，和表格里那颗不是同一颗器件。要么把驱动抬到 4.5V，要么接受导通电阻是标称值的两三倍，并按这个数去排热。

耐压与库存。 用一颗 -30V 替掉 -20V 加 -30V 两颗，少一条 BOM 行、少一个订货点。要注意的是，±20V 的栅压耐受不等于可以顺手把驱动电压抬上去：原来钳在 12V 就继续钳在 12V。多出来的余量是给母线瞬态的，不是给改驱动用的。

耗散与封装。 5W 是原件 1.25W 的四倍，在这个电流段它已经不需要靠铺铜来活。对密板子是实打实的好处，但也意味着原来那条约束布线的热设计不再约束了——所有建在它上面的假设，比如"热点就是那颗 FET"，都已经过期。

四个现场常见的错

1. 把"同样八个脚"当成"同样电气行为"。 脚位一样，阈值不一样。在 3.3V 轨上，替代件可能停在标称导通电阻的两三倍，在台面上看起来像布线或焊接问题，而不是器件问题。
2. 沿用原来的栅极上拉。 900pF 配 10kΩ 是 9µs 的时间常数，稳定下来约 27µs。对一个每次上电才动作一次的负载开关无所谓；对 2kHz 以上 switching 的通道，器件大部分时间待在放大区。
3. 拿 10V 下的 38mΩ 去比 4.5V 下的 270mΩ。 两条 datasheet 数据的测量栅压不同，它们的比值不是你在板上量到的比值。要比就跟同栅压比，否则这个对比只是好看。
4. 把 RDS(on) 当成常温数。 它是 25°C、10V 栅压下的上限。沟槽芯片在 125°C 结温时通常是它的 1.4–1.6 倍，所以铺铜要按 55mΩ 这个量级算，不是 38mΩ。

什么情况下这个替代不成立

三种情况要直接放弃。母线高于 -30V，那是另一个耐压档的事。每通道超过 3A，MSOP-8 就要打一场它必输的散热仗，该上带散热焊盘的 SO-8 或 DFN8。还有一种是通道要按几十千赫兹开关、而栅极只挂一颗 3.3V 逻辑口——既没有驱动器也没有 4.5V 轨，那就得先补一个驱动器，或者选一颗保留原来 180pF 前端的器件，因为替代件在导通上省下来的那点，是要用你供不起的栅极电荷去换的。

常见问题

这颗能不能同时替 -20V 和 -30V 那两支？

脚位上可以。两支原件都是 8 脚 MSOP/Micro8 外形，一颗 -30V、±20V 栅压的器件同时覆盖 -20V 母线，也覆盖原来的 ±12V 栅压。下定论之前先核一遍栅极驱动幅度。

栅极可以直接接 3.3V 单片机引脚吗？

做静态负载开关可以。-1.7V 阈值留了 1.6V 过驱动，器件能开通，但导通电阻会明显高于 10V 栅压下的 38mΩ。只要是几千赫兹以上的开关场合，就把驱动抬到 4.5V 以上。

导通电阻低 7 倍，为什么栅极电荷反而高 5 倍？

因为两者都跟芯片面积走。面积变大导通电阻下降，栅极电荷同步上升。一颗 38mΩ 的 -30V 沟槽芯片，硅片面积比 270mΩ 那颗大得多，datasheet 上那几个电容数就是面积的直接反映。

原来的 10kΩ 栅极上拉留着会怎样？

边沿变成 9µs 的时间常数，约 27µs 稳定。在负载开关里看不出来。在 20kHz 通道里，器件每个周期大部分时间待在放大区，开关损耗会把导通电阻省下的那点全吃回去。

5W 的额定是不是意味着不用铺铜了？

1.5A 下耗散 0.09W，裸焊盘就够。跑到 6A 额定就不够了——封装数字默认有散热通路，决定铺铜面积的是 datasheet 曲线，不是那个标题数字。
