输出功率从18W到100W (甚至120W或更大)、支持快充协议(USB PD3.0/3.1, USB BC1.2, UFCS T/TAF 083-2022, QUALCOMM

QCXX, MEDIATEK PEXXX、HUAWEI S/FCP, OPPO D/FCP, SAMSUNG AFC, APPLE .4....配置-一个或多个USB TYPE-A及

TYPE-C输出接口的快充充电器日益普遍。它们可以一物多用，同时为智能手机、平板、智能手表及笔记本电脑等万物互联数字化终端里面

的锂电池快速充电。采用第三代半导体功率器件(氮化镓D/E-MODE HEMT)的设计,体积小巧以及使用时温度不会烫手，由于因近年多

家世界排名前列的智能手机OEM不把充电器随着新款手机-起标配而形成曲棍球棒效应，使得这类小巧的快充充电器成为市场主流。

市场上的快充充电器，常用的交直流电源转换拓扑是FLYBACK及LLC。FLYBACK 拓扑常见于功率比较小的设计, LLC拓扑则常见于功率

较大及对交直流电源转换效率要求较高的设计。因为BOM相对LLC拓扑比较简单, ACF -FLYBACK拓扑也开始被中/小功率的设计采用，

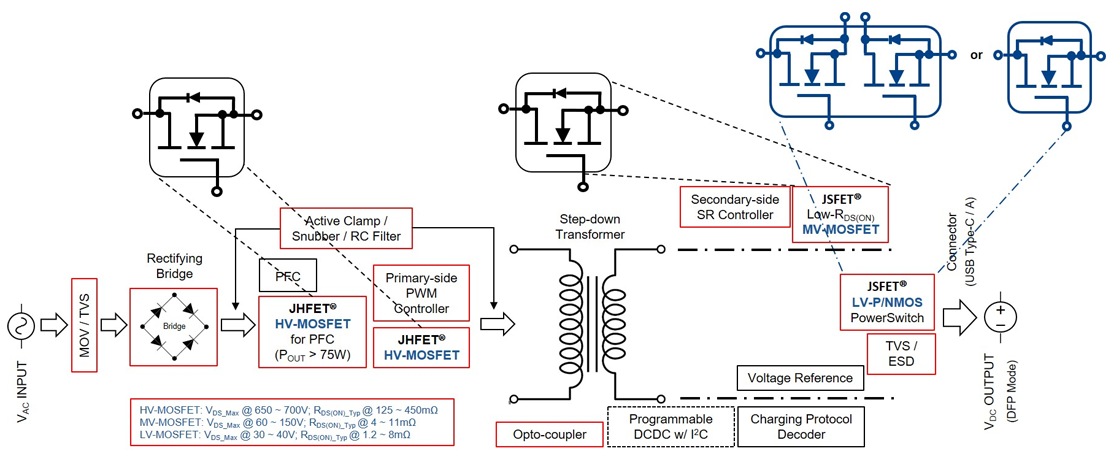

特別是初级使用高压氮化镓HEMT的设计。无论是那种拓扑,快充充电器的内部结构示意图大概如上:

针对快充充电器的成用，捷捷微电能提供完整的分立器件解决方案。比如, AC输入端防浪涌的MOV、TVS、 钳制变压器漏感而对原边的

高压MOSFETS VDS_ MAX产生过压的快恢复整流管、原边PFC (75W以上的设计)和匹配PWM的高压MOSFET、副边同步整流中/低

压MOSFETS、USB TYPE-A及TYPE-C端口的低压MOSFETS及ESD保护等。
